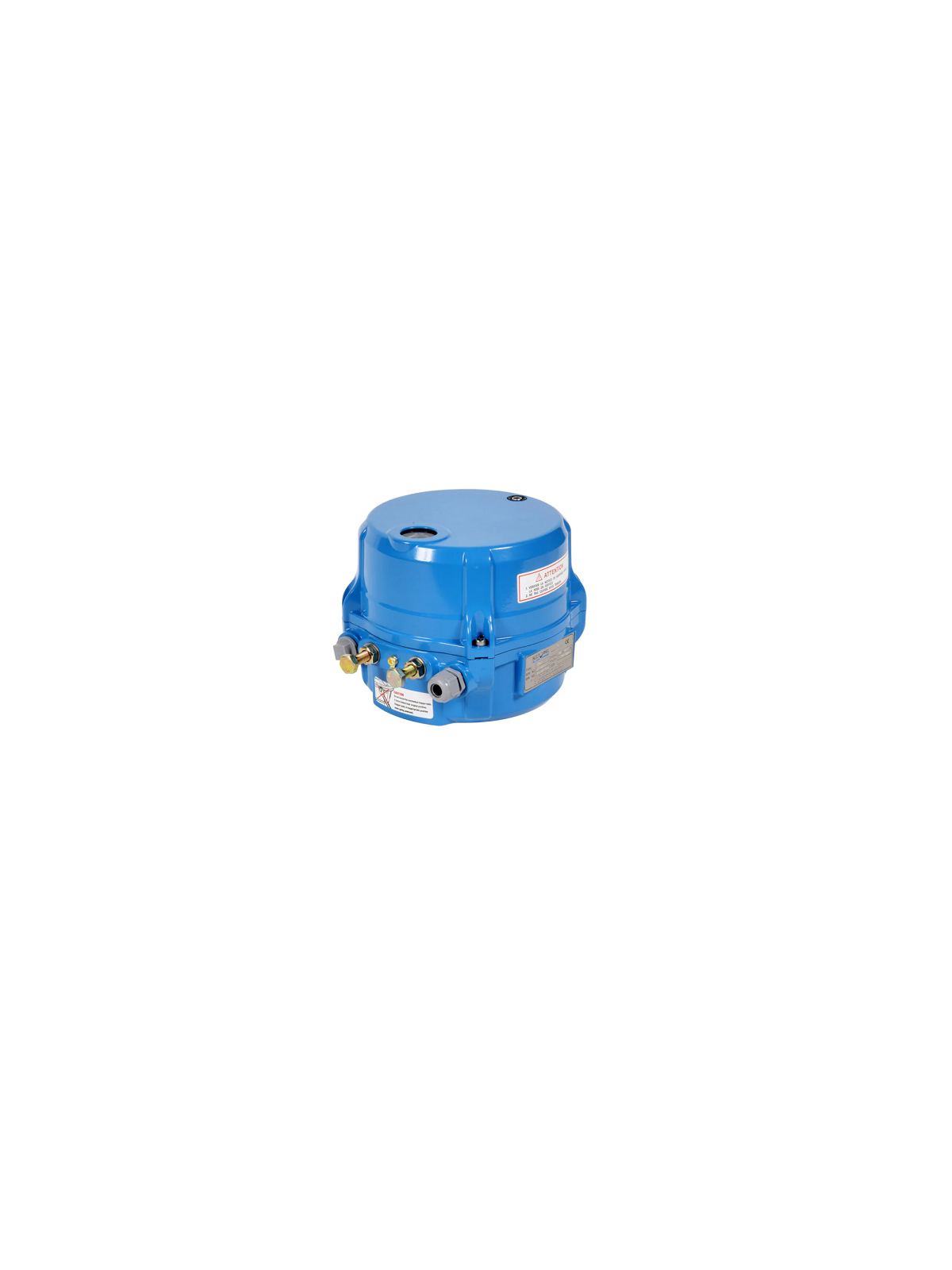

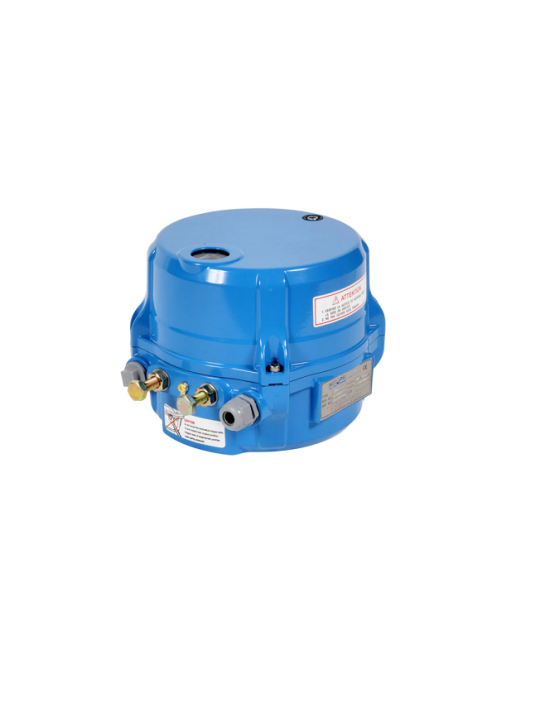

Elektrický regulačný pohon ventilu SR03 PCU – 30 Nm

Elektrický servopohon SR03 PCU je určený na ovládanie ¼-otáčkových ventilov, ako sú guľové ventily a klapky. Pohon je vybavený bezpečnostnou funkciou s pružinovým návratom, ktorá pri výpadku elektrického napájania automaticky presunie ventil do bezpečnej polohy (otvorenie alebo zatvorenie). FRA_BD_FT23070-SR03

Pohon môže pracovať v režime ON/OFF (otvorené/zatvorené) alebo v regulačnom režime, pričom podporuje riadiace signály 0–10 V alebo 4–20 mA. Vďaka robustnej konštrukcii s hliníkovým krytom s epoxidovou povrchovou úpravou a ochrane IP67 je vhodný pre použitie v priemyselných technológiách, potrubných systémoch a automatizovaných procesoch.

FRA_BD_FT23070-SR03

Hlavné vlastnosti

• elektrický pohon pre ¼-otáčkové ventily

• bezpečnostná funkcia – pružinový návrat (fail-safe)

• krútiaci moment 30 Nm

• pracovný uhol 90° ±5°

• regulácia 0–10 V alebo 4–20 mA

• možnosť režimu ON/OFF alebo regulačného riadenia

• manuálne núdzové ovládanie pomocou imbusového kľúča

• vizuálny indikátor polohy ventilu

• robustné prevedenie s krytím IP67

Technické parametre

Krútiaci moment:
30 Nm

Napájanie:
230 V AC / 24 V DC

Riadiace signály:
0–10 V / 4–20 mA

Prevádzková teplota:
-20 °C až +55 °C

Stupeň krytia:
IP67

Pripojenie ventilu:
ISO 5211 F03 / F04 / F05

Hmotnosť:
9,5 kg

Oblasti použitia

Elektrické pohony SR03 PCU sú vhodné pre:

• priemyselné potrubné systémy

• potravinárske technológie

• chemický priemysel

• úpravu vody

• automatizované výrobné linky

• HVAC a energetické systémy
