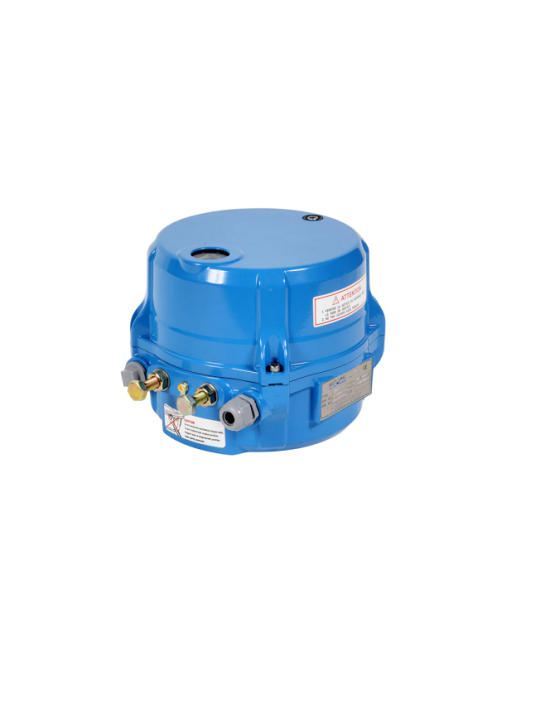

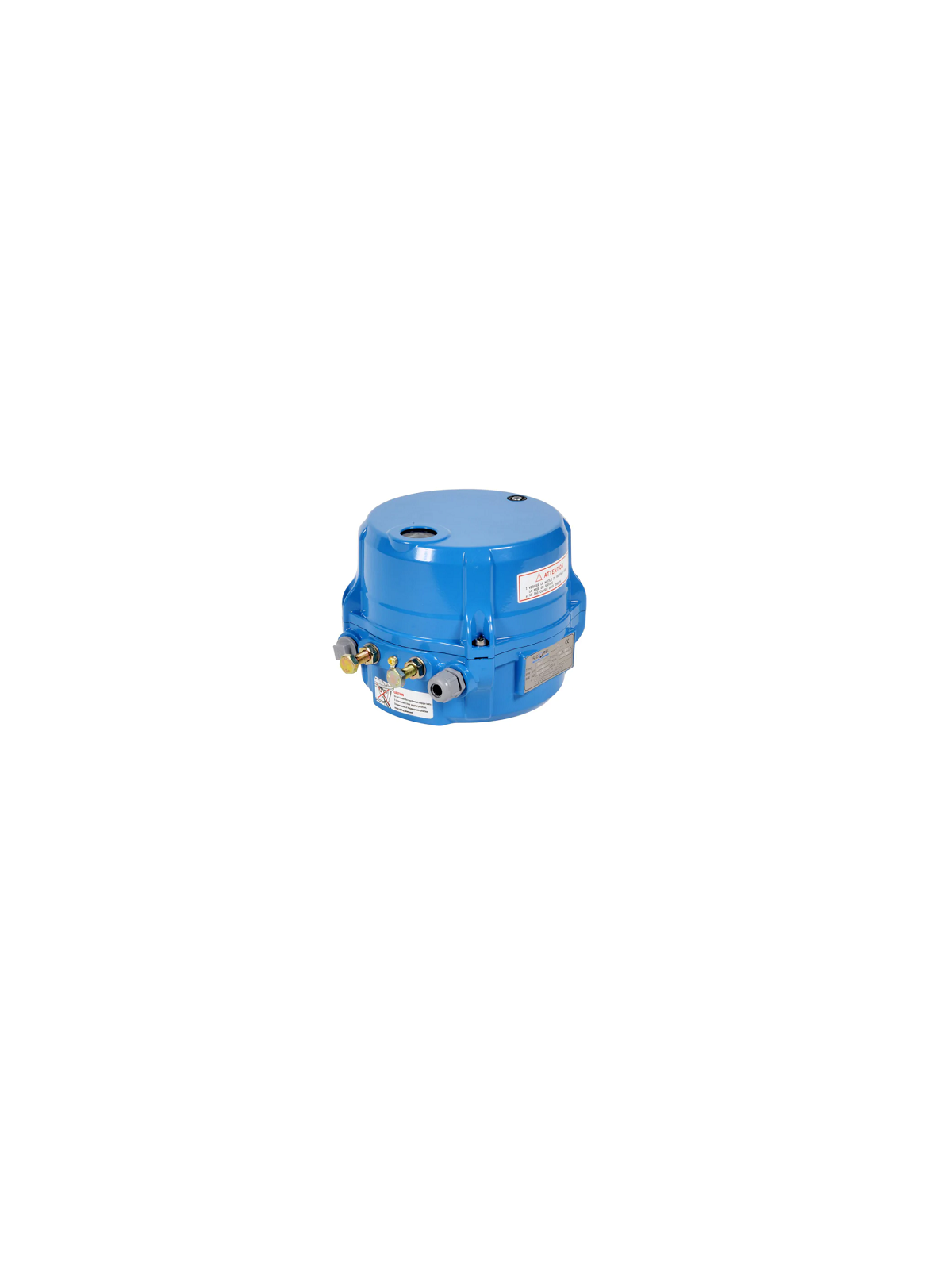

Elektrický pohon ventilu s pružinovým návratem SR03, IP67

Elektrický regulační pohon ventilu SR03 PCU – 30 Nm

Elektrický servopohon SR03 PCU je určen pro ovládání ¼-otáčkových ventilů, jako jsou kulové ventily a klapky. Pohon je vybaven bezpečnostní funkcí s pružinovým návratem, která při výpadku elektrického napájení automaticky přesune ventil do bezpečné polohy (otevření nebo zavření).

FRA_BD_FT23070-SR03

Pohon může pracovat v režimu ON/OFF (otevřeno/zavřeno) nebo v regulačním režimu, přičemž podporuje řídicí signály 0–10 V nebo 4–20 mA. Díky robustní konstrukci s hliníkovým krytem s epoxidovou povrchovou úpravou a ochraně IP67 je vhodný pro použití v průmyslových technologiích, potrubních systémech a automatizovaných procesech.

FRA_BD_FT23070-SR03

Hlavní vlastnosti

• elektrický pohon pro ¼-otáčkové ventily

• bezpečnostní funkce – pružinový návrat (fail-safe)

• krouticí moment 30 Nm

• pracovní úhel 90° ±5°

• regulace 0–10 V nebo 4–20 mA

• možnost režimu ON/OFF nebo regulačního řízení

• manuální nouzové ovládání pomocí imbusového klíče

• vizuální indikátor polohy ventilu

• robustní provedení s krytím IP67

Technické parametry

Krouticí moment:
30 Nm

Napájení:
230 V AC / 24 V DC

Řídicí signály:
0–10 V / 4–20 mA

Provozní teplota:
-20 °C až +55 °C

Stupeň krytí:
IP67

Připojení ventilu:
ISO 5211 F03 / F04 / F05

Hmotnost:
9,5 kg

Oblasti použití

Elektrické pohony SR03 PCU jsou vhodné pro:

• průmyslové potrubní systémy

• potravinářské technologie

• chemický průmysl

• úpravu vody

• automatizované výrobní linky

• HVAC a energetické systémy
