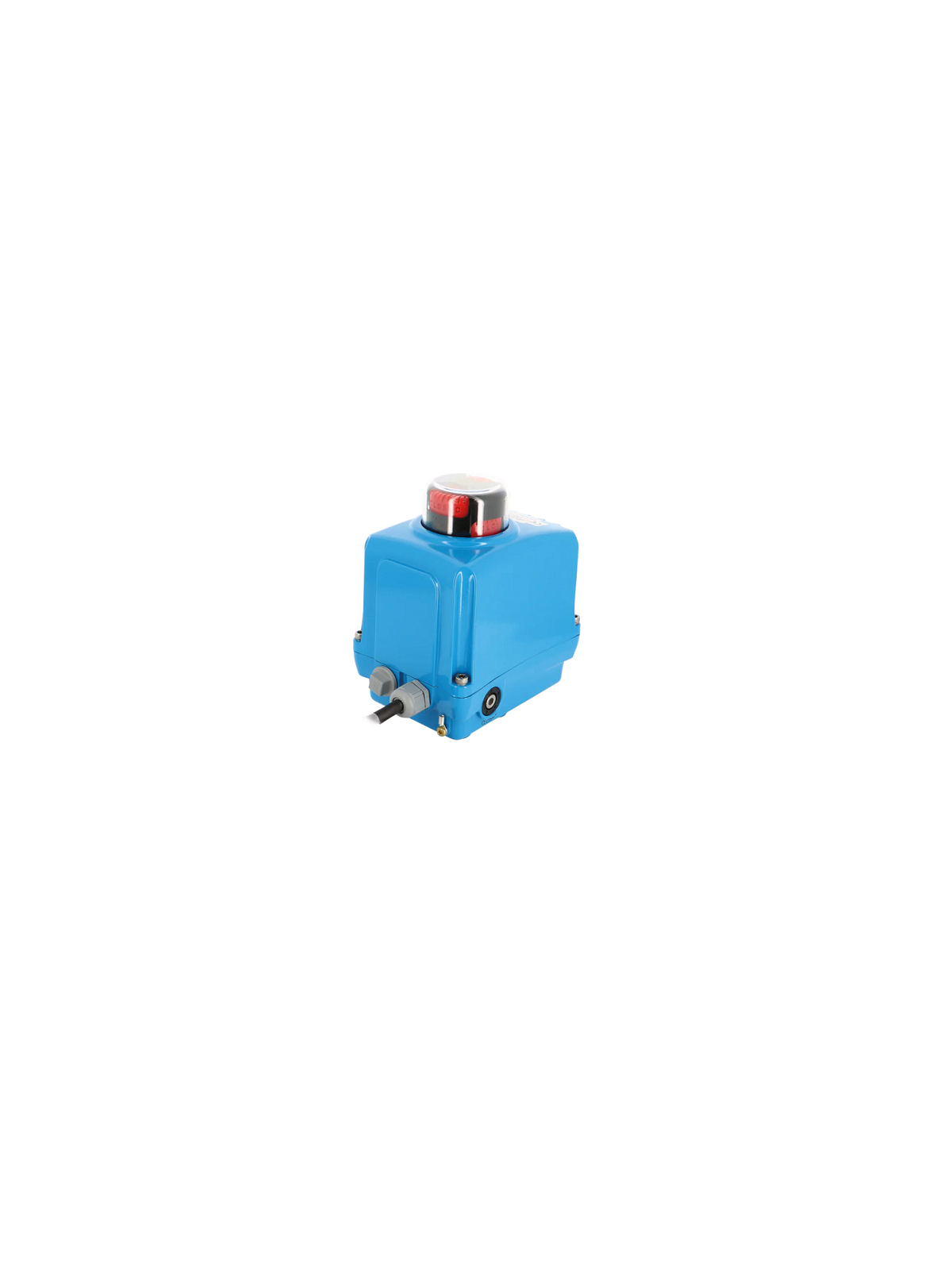

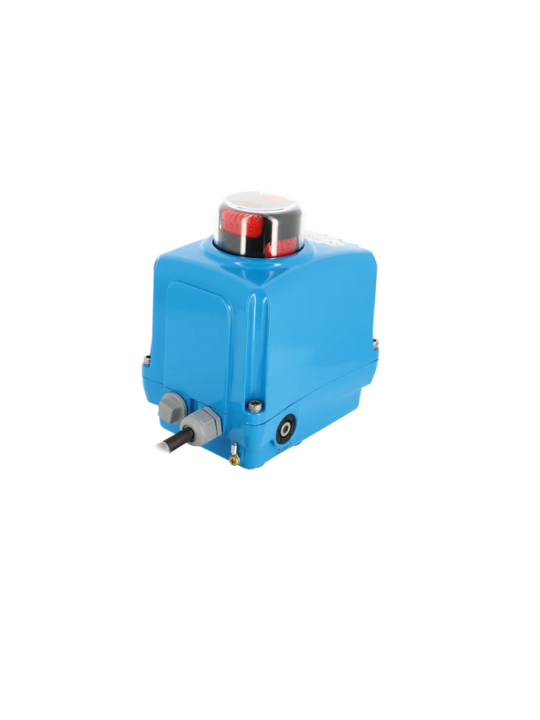

Elektrický pohon TCR-C / TCR-N – ¼ otočný

Elektrický pohon TCR-C je kompaktný a spoľahlivý servopohon určený na ovládanie ¼-otáčkových ventilov, ako sú guľové ventily a klapky. Vďaka robustnej konštrukcii, jednoduchému ovládaniu a vysokej ochrane proti prachu a vode je vhodný pre použitie v priemyselných aplikáciách, technológiách, potrubných systémoch a automatizovaných procesoch.

Pohon je vybavený pripojením ISO 5211, ktoré umožňuje jednoduchú montáž na väčšinu štandardných ventilov. Kompaktné telo z ABS plastu a oceľová prevodovka zabezpečujú dlhú životnosť a spoľahlivú prevádzku aj v náročných podmienkach.

Hlavné vlastnosti

• kompaktná a robustná konštrukcia

• pracovný uhol 90° (±2°)

• pripojenie podľa normy ISO 5211

• vhodný pre guľové ventily a klapky

• nastaviteľné koncové spínače

• 2 pomocné koncové spínače

• tepelná ochrana motora

• 3D indikátor polohy ventilu

• manuálne ovládanie pomocou imbusového kľúča

• antikondenzačný ohrievací rezistor 2–3 W

• stupeň krytia IP67

Inteligentná funkcia nastavenia rýchlosti

Modely TCR-C Clever umožňujú nastaviť čas otvárania a zatvárania ventilu, čím je možné presne regulovať rýchlosť pohybu ventilu. Táto funkcia je ideálna pre aplikácie, kde je potrebné plynulé ovládanie ventilu alebo presné časovanie procesov.

Technické parametre

Krútiaci moment:
20 Nm / 50 Nm / 90 Nm

Napájanie:
95 – 265 V AC/DC
24 V AC/DC

Pracovný uhol:
90° ±2°

Prevádzková teplota:
-20 °C až +60 °C

Pracovný cyklus:
S4 – 50 %
(TCR20 a TCR40 – S3 85 %)

Stupeň krytia:
IP67

Štandardná výbava

Elektrické pohony TCR sú dodávané s kompletnou výbavou pre jednoduchú montáž a spoľahlivú prevádzku:

• nastaviteľné koncové spínače

• 2 pomocné koncové spínače

• ochrana proti prehriatiu motora

• manuálne núdzové ovládanie

• indikátor polohy ventilu

• ochrana proti kondenzácii

Oblasti použitia

Elektrické pohony ventilov TCR sú vhodné pre široké spektrum aplikácií:

• potravinársky priemysel

• chemický priemysel

• úprava vody

• technologické potrubia

• automatizované výrobné linky

• HVAC systémy

• priemyselné ventily

Výhody elektrických pohonov TCR

✔ jednoduchá montáž podľa ISO 5211
✔ spoľahlivá a presná regulácia ventilov
✔ robustná konštrukcia pre priemyselné použitie
✔ vysoká ochrana proti prachu a vode (IP67)
✔ možnosť manuálneho ovládania pri výpadku energie

Safety elektrický pohon ventilu je vybavený bezpečnostnou funkciou, ktorá zabezpečuje automatické presunutie ventilu do bezpečnej polohy pri výpadku elektrického napájania. Vďaka integrovaným superkapacitorom dokáže pohon vykonať jednu núdzovú operáciu (otvorenie alebo zatvorenie ventilu) aj bez prívodu elektriny. Táto funkcia zvyšuje bezpečnosť technologických procesov a chráni zariadenia pred poškodením.
