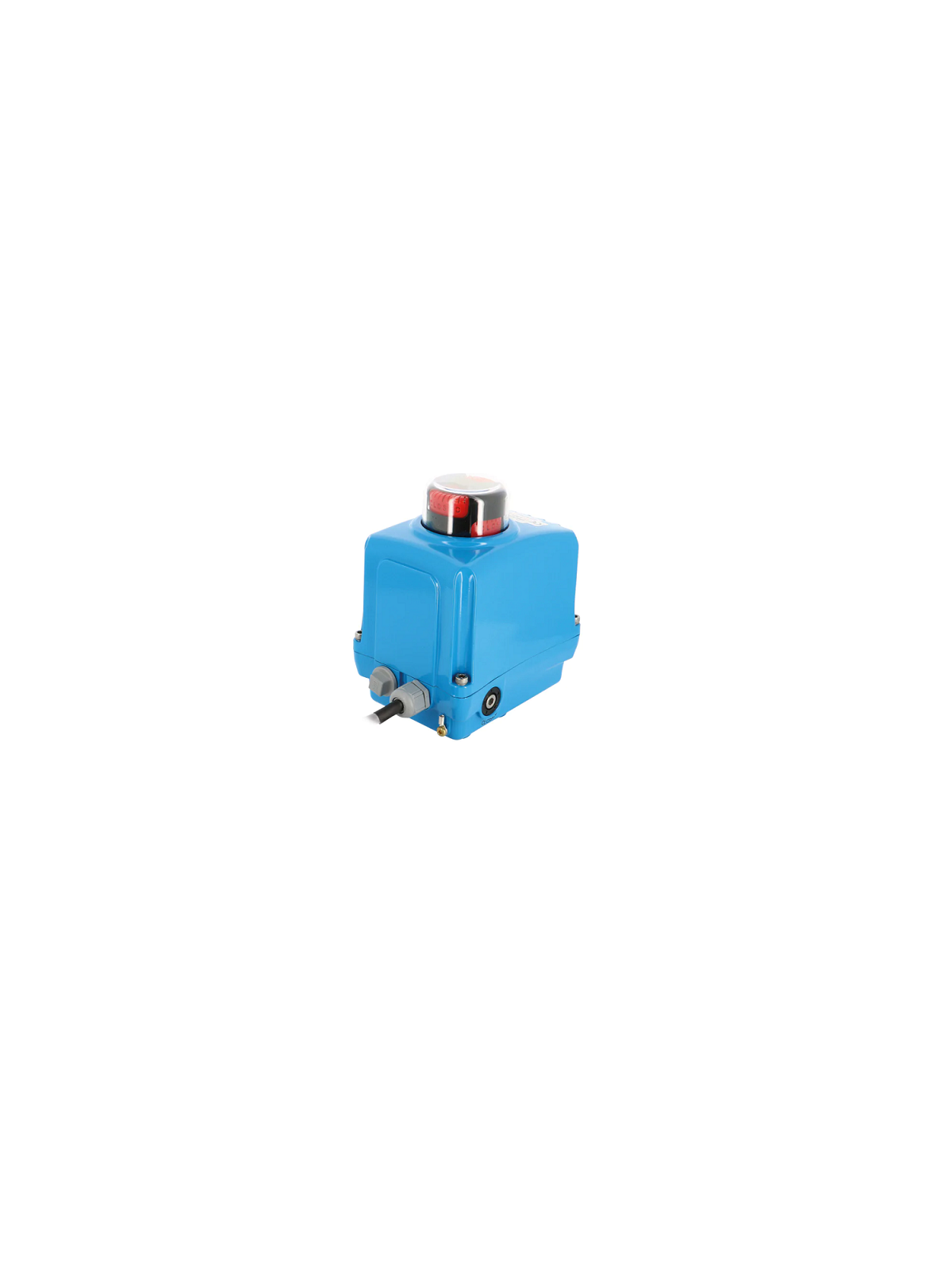

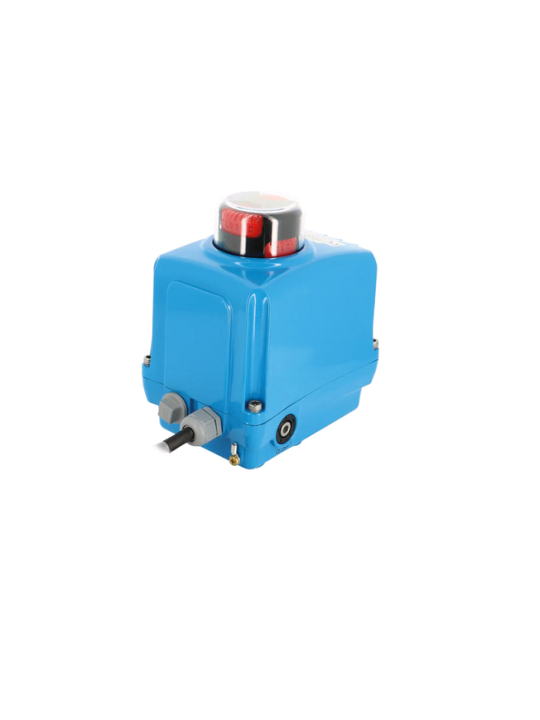

Elektromos hajtás TCR-C / TCR-N - vészleállító biztosítékkal

TCR-C / TCR-N elektromos szelepmozgató – ¼ fordulatú

A TCR-C elektromos hajtómű egy kompakt és megbízható szervohajtás, amely ¼ fordulatú szelepek, például golyóscsapok és pillangószelepek működtetésére szolgál. Robusztus kialakításának, egyszerű kezelésének és magas por- és vízvédelemének köszönhetően ideális ipari alkalmazásokhoz, technológiai rendszerekhez, csővezetékekhez és automatizált folyamatokhoz.

A hajtómű ISO 5211 csatlakozással rendelkezik, amely lehetővé teszi a legtöbb szabványos szelephez való egyszerű csatlakoztatást. Az ABS műanyag ház és az acél hajtómű hosszú élettartamot és megbízható működést biztosít még igényes körülmények között is.

Fő jellemzők

• kompakt és robusztus kialakítás

• működési szög 90° (±2°)

• ISO 5211 szabvány szerinti csatlakozás

• alkalmas golyóscsapokhoz és pillangószelepekhez

• állítható végálláskapcsolók

• 2 segéd végálláskapcsoló

• motor hővédelem

• 3D pozíciójelző

• kézi működtetés imbuszkulccsal

• 2–3 W kondenzáció elleni fűtőellenállás

• IP67 védettségi fokozat

Intelligens sebességszabályozási funkció

A TCR-C Clever modellek lehetővé teszik a szelep nyitási és zárási idejének beállítását, így a szelep működési sebessége pontosan szabályozható. Ez különösen hasznos olyan alkalmazásoknál, ahol pontos időzítésre és egyenletes szelepmozgásra van szükség.

Műszaki adatok

Nyomaték:
20 Nm / 50 Nm / 90 Nm

Tápfeszültség:
95 – 265 V AC/DC
24 V AC/DC

Működési szög:
90° ±2°

Üzemi hőmérséklet:
-20 °C – +60 °C

Üzemi ciklus:
S4 – 50 %
(TCR20 és TCR40 – S3 85 %)

Védettség:
IP67

Alapfelszereltség

A TCR elektromos hajtóművek alapfelszereltségként tartalmazzák:

• állítható végálláskapcsolók

• 2 segéd végálláskapcsoló

• motor hővédelem

• kézi vészműködtetés

• szelep pozíciójelző

• kondenzáció elleni védelem

Alkalmazási területek

A TCR elektromos hajtóművek számos ipari területen használhatók:

• élelmiszeripar

• vegyipar

• vízkezelés

• technológiai csővezetékek

• automatizált gyártósorok

• HVAC rendszerek

• ipari szelepek

A TCR elektromos hajtóművek előnyei

✔ egyszerű szerelés ISO 5211 csatlakozással
✔ megbízható és pontos szelepvezérlés
✔ robusztus ipari kivitel
✔ magas por- és vízvédelem (IP67)
✔ kézi működtetés lehetősége áramkimaradás esetén
