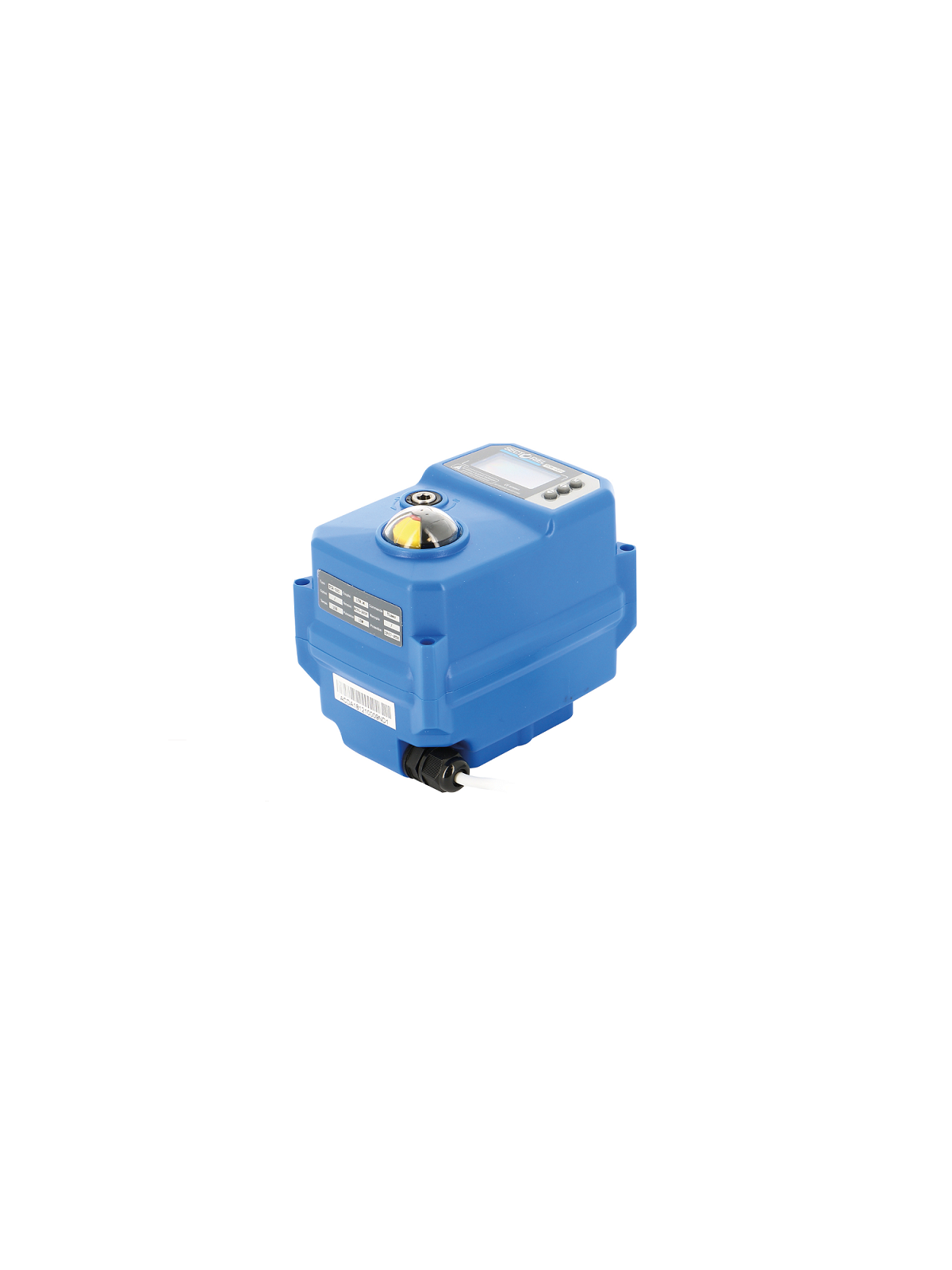

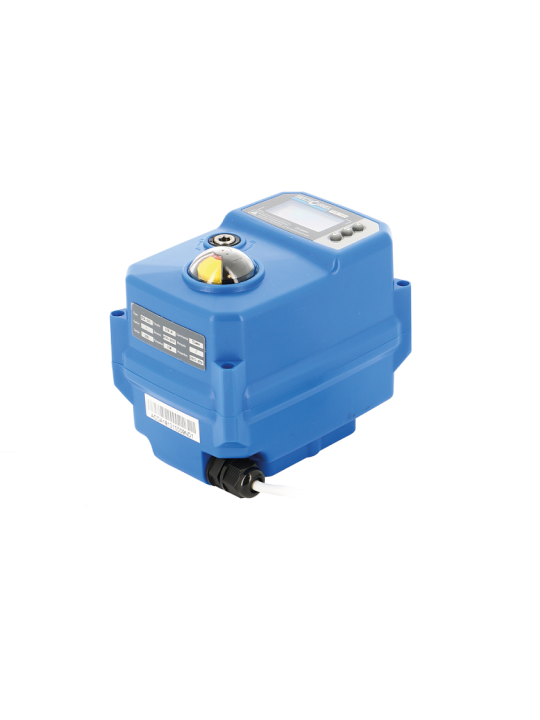

Elektrický pohon s časovačom TRC-D

Špecifikácia elektrických pohonov TCR-D

Elektrické pohony TCR-D majú kompaktnú konštrukciu s pracovným uhlom 90° (±2°). Sú vybavené pripojením podľa normy ISO 5211 a hviezdicovou spojkou. Kryt z ABS plastu a oceľová prevodovka zabezpečujú vysokú odolnosť a spoľahlivú prevádzku. Pohony pracujú v teplotnom rozsahu -20 °C až +60 °C.

Pracovný cyklus je S4 (50 % prevádzkového času), s výnimkou modelov TCR20 a TCR40, ktoré majú pracovný cyklus S3 (85 % prevádzkového času).

Pohony sú dostupné s krútiacim momentom 20 Nm až 50 Nm a podporujú napájacie napätia:

• 95 – 265 V AC/DC

• 24 V AC/DC

Funkcia TIMER

Funkcia TIMER umožňuje používateľovi naprogramovať pravidelné automatické otváranie a zatváranie ventilu. Parametre tejto funkcie je možné nastaviť prostredníctvom menu, čo umožňuje presnú kontrolu nad prevádzkovým harmonogramom.

Funkcia podporuje dva režimy:

• Pulse (ON/OFF) režim – používateľ nastaví čas, počas ktorého je ventil otvorený alebo zatvorený

• Clock režim – používateľ nastaví presný čas otvorenia a zatvorenia ventilu

Táto funkcia je ideálna pre aplikácie, ktoré vyžadujú pravidelnú a automatizovanú prevádzku ventilov.

Štandardná výbava elektrických pohonov TCR

Elektrické pohony TCR sú štandardne vybavené:

• nastaviteľnými koncovými spínačmi

• 2 pomocnými koncovými spínačmi

• tepelnou ochranou motora

• 3D indikátorom polohy ventilu

• manuálnym ovládaním pomocou imbusového kľúča

• antikondenzačným rezistorom 2–3 W

Pohony majú stupeň krytia IP67, ktorý zabezpečuje ochranu proti prachu a vode. Sú vhodné pre vnútorné použitie a pri vhodnej ochrane aj pre vonkajšie použitie.

Paralelná prevádzka

Pohony TCR-N umožňujú paralelnú inštaláciu viacerých jednotiek, ktoré môžu pracovať súčasne. Táto funkcia je dôležitá pre systémy, kde je potrebný synchronizovaný pohyb viacerých ventilov.

Okrem toho umožňujú manuálne ovládanie pomocou kľúča, čo je dôležité pri údržbe alebo v prípade výpadku napájania.

Technické údaje

Štvorhran / hviezdica (mm): 11
Manuálne ovládanie: pomocou kľúča
Krútiaci moment: 20 Nm
Odpojiteľná spojka: nie
Pracovný cyklus: S4 – 50 %
3D indikátor polohy: áno
Stupeň krytia: IP67
Obmedzovač krútiaceho momentu: nie
Pripojenie ISO 5211: F3 / F4 / F5
Výkon: 15 W
Antikondenzačný ohrievač: štandard
Bezpečnostná funkcia: nie
Funkcia: ON/OFF
Typ pohonu: TCR-02D
Séria pohonov: TCR
Čas pohybu: 10 s
Napájanie: 24 V AC/DC
Max. teplota: 60 °C
Min. teplota: -20 °C
Záruka: 1 rok
