- Nové

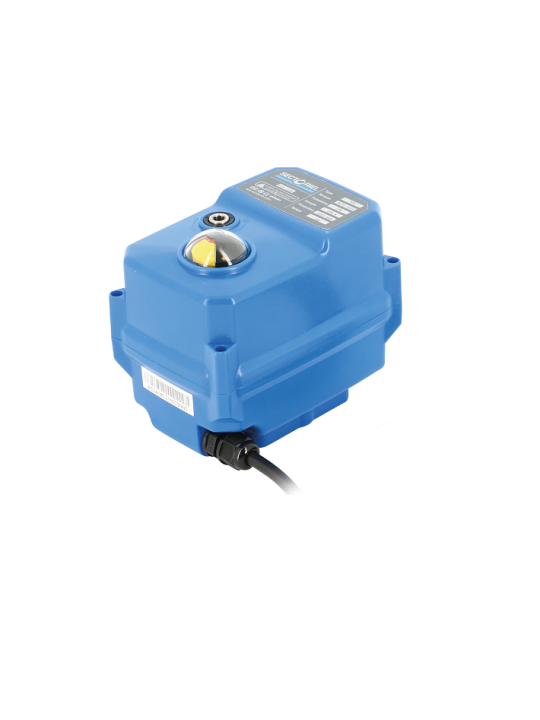

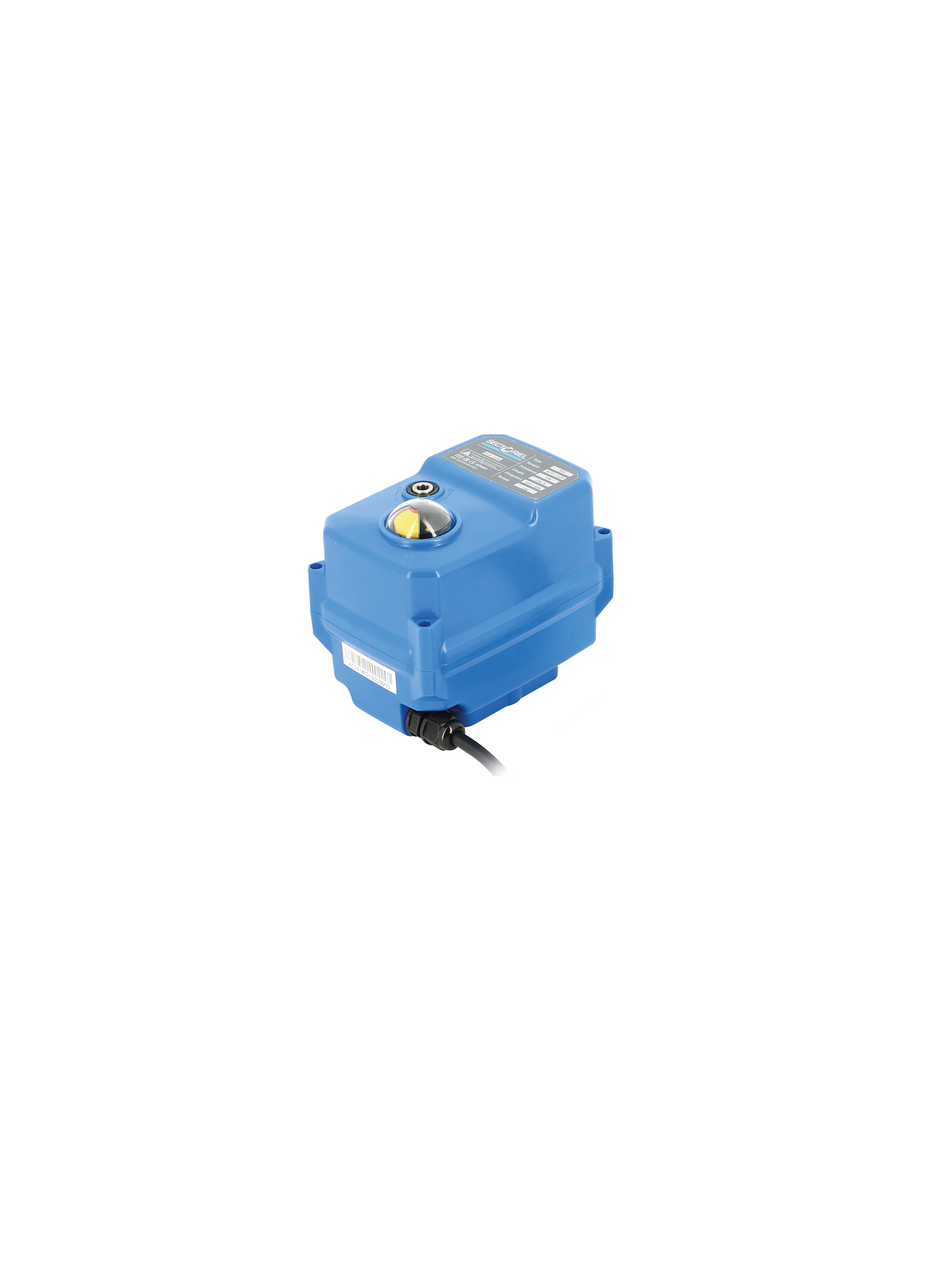

Elektrický pohon TCR-HN rýhle otváranie/zatváranie
024130
365,93 €
s DPH
297,50 € bez DPH
Filter
Použitý filter
| Obrázok | Produkt | kombinácia | Referencia | Cena | Sklad | akcia |
|---|---|---|---|---|---|---|
|
Elektrický pohon TCR-HN rýhle otváranie/zatváranie |
Model EP : TCR-02-NH FAST 95-265V AC/DC 6s 15Nm |
024130 |
365,93 € s DPH 297,50 € bez DPH |
Na objednávku |
add
remove
|
|
|
Elektrický pohon TCR-HN rýhle otváranie/zatváranie |
Model EP : TCR-11-NH FAST 24V AC/DC 5s 80Nm |
024631 |
526,24 € s DPH 427,84 € bez DPH |
Na objednávku |
add
remove
|
|
|
Elektrický pohon TCR-HN rýhle otváranie/zatváranie |
Model EP : TCR-11-NH FAST 95-265V AC/DC 5s 80Nm |
024630 |
526,24 € s DPH 427,84 € bez DPH |
Na objednávku |
add
remove
|
|
|
Elektrický pohon TCR-HN rýhle otváranie/zatváranie |
Model EP : TCR-05-NH FAST 95-265V AC/DC 5s 50Nm |
024330 |
402,15 € s DPH 326,95 € bez DPH |
Na objednávku |
add
remove
|
Špecifikácia elektrických pohonov TCR-NH
Séria elektrických pohonov TCR-NH je dostupná s krútiacim momentom od 15 Nm do 110 Nm a podporuje dve napájacie napätia:
-
95–265 V AC/DC
-
24 V AC/DC
Elektrické pohony TCR-NH majú kompaktnú konštrukciu s pracovným uhlom 90° (±2°). Sú vybavené ISO 5211 montážnou prírubou a hviezdicovým pripojením. Kryt z ABS plastu a oceľová prevodovka zabezpečujú vysokú odolnosť a dlhú životnosť zariadenia.
Prevádzkový teplotný rozsah:
–20 °C až +60 °C
Prevádzkový režim:
-
S4 (50 % pracovného cyklu)
-
modely TCR20 a TCR40 majú režim S3 (85 % pracovného cyklu)
Funkcia rýchlej reakcie
Elektrické pohony TCR-NH sú navrhnuté na ovládanie 1/4-otáčkových ventilov s krútiacim momentom 15 Nm, 50 Nm alebo 110 Nm.
Tieto pohony sú vybavené rýchlou funkciou, ktorá umožňuje manéver otvorenia alebo zatvorenia za približne 6 sekúnd. Vďaka tomu je možné výrazne skrátiť pracovné cykly technologických procesov.
Štandardná výbava elektrických pohonov TCR-NH
Elektrické pohony TCR-NH sú vybavené:
-
nastaviteľnými koncovými spínačmi
-
2 pomocnými koncovými spínačmi
-
tepelnou ochranou motora
-
3D indikátorom polohy
-
manuálnym ovládaním pomocou imbusového kľúča
-
ohrievačom proti kondenzácii (2–3 W)
Pohony majú stupeň krytia IP67, čo zabezpečuje vysokú odolnosť proti prachu a vode.
Sú vhodné najmä pre vnútorné použitie, prípadne aj pre vonkajšie aplikácie pri vhodnej ochrane.
Podporujú paralelnú inštaláciu, ktorá umožňuje súčasnú prevádzku viacerých pohonov v systémoch vyžadujúcich synchronizovaný pohyb ventilov.
Pohony je možné ovládať aj manuálne pomocou kľúča, čo umožňuje servis alebo ovládanie ventilu pri výpadku elektrického napájania.
Technické údaje
Štvorhran / hviezda (mm): 11
Manuálne ovládanie: kľúčom
Krútiaci moment (Nm): 15,0
Možnosť odpojenia: Nie
Prevádzkový režim: S4 – 50 % pracovného cyklu
3D indikátor polohy: Áno
Stupeň krytia (IP): IP67
Obmedzovač krútiaceho momentu: Nie
ISO príruba: F3 / F5
Príkon (W): 25
Ohrievač proti kondenzácii: Štandardný
Bezpečnostná funkcia: Nie
Funkcia: On/Off
Typ elektropohonu: TCR-02NH
Séria elektropohonov: TCR Series
Čas chodu (s): 6
Napájanie: 95-265 V AC/DC
Max. pracovná teplota (°C): 60
Min. pracovná teplota (°C): –20
Záruka: 1 rok
024130
