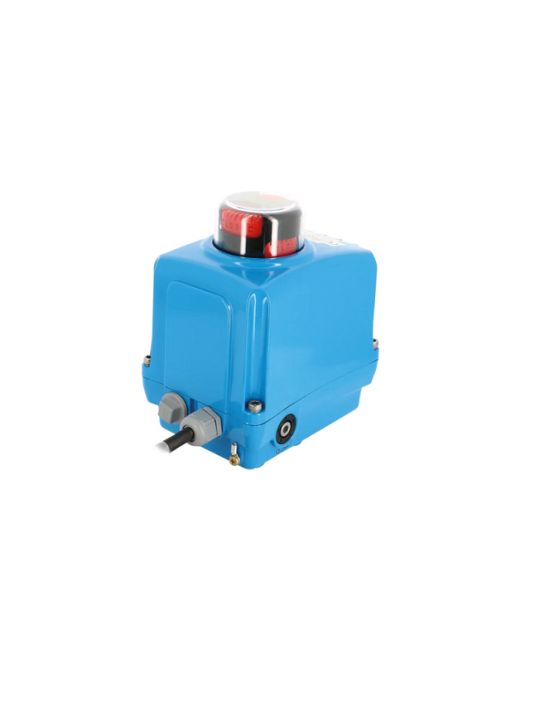

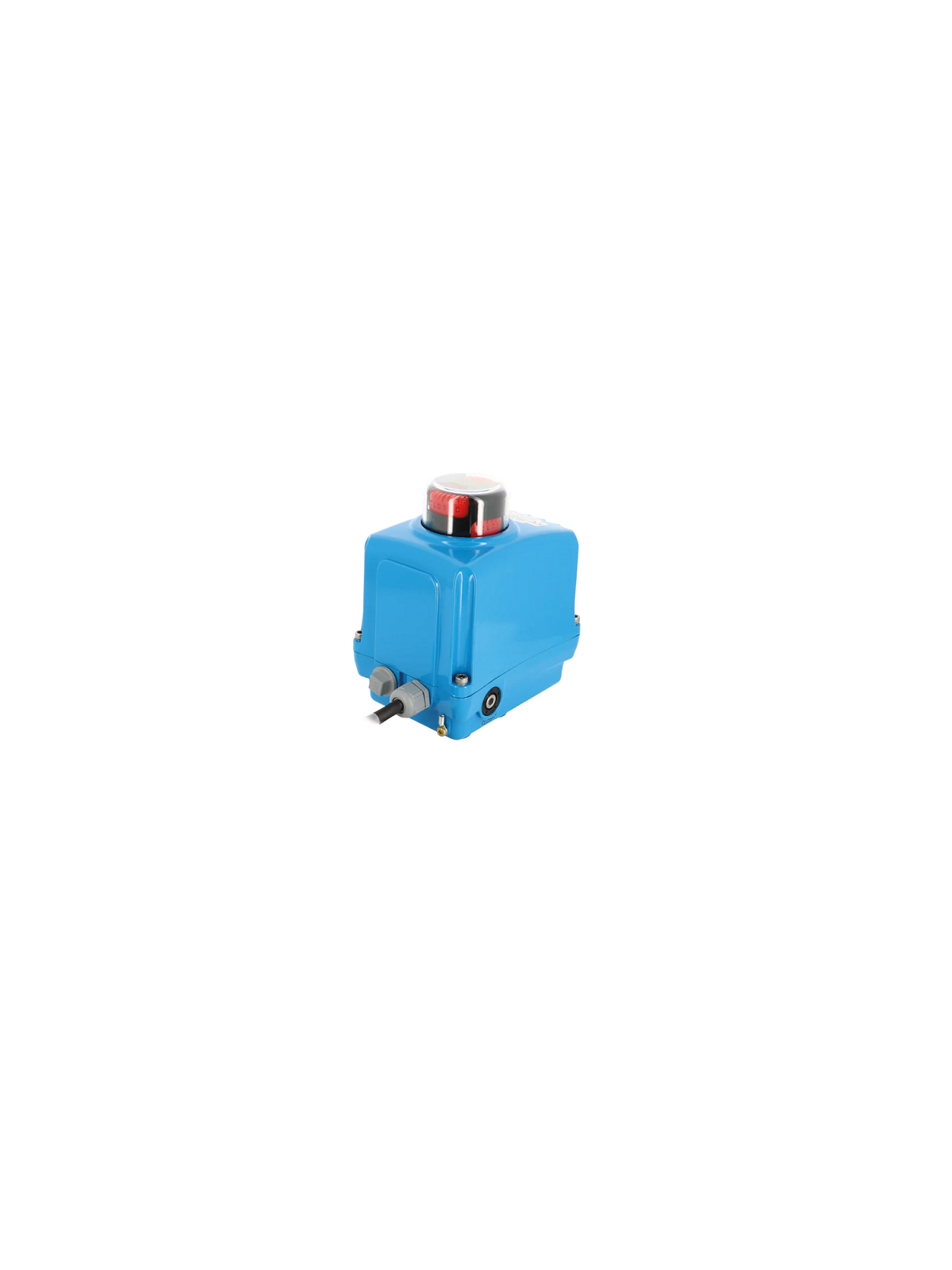

Elektrický pohon TCR-C / TCR-N - s havarijní pojistkou

Elektrický pohon ventilu TCR-C / TCR-N – ¼ otočný

Elektrický pohon TCR-C je kompaktní a spolehlivý servopohon určený pro ovládání ¼-otáčkových ventilů, jako jsou kulové ventily a klapky. Díky robustní konstrukci, jednoduchému ovládání a vysoké ochraně proti prachu a vodě je vhodný pro použití v průmyslových aplikacích, technologických systémech, potrubních rozvodech a automatizovaných procesech.

Pohon je vybaven připojením ISO 5211, které umožňuje jednoduchou montáž na většinu standardních ventilů. Kompaktní tělo z ABS plastu a ocelová převodovka zajišťují dlouhou životnost a spolehlivý provoz i v náročných podmínkách.

Hlavní vlastnosti

• kompaktní a robustní konstrukce

• pracovní úhel 90° (±2°)

• připojení podle normy ISO 5211

• vhodný pro kulové ventily a klapky

• nastavitelné koncové spínače

• 2 pomocné koncové spínače

• tepelná ochrana motoru

• 3D indikátor polohy ventilu

• manuální ovládání pomocí imbusového klíče

• antikondenzační odpor 2–3 W

• stupeň krytí IP67

Inteligentní funkce nastavení rychlosti

Modely TCR-C Clever umožňují nastavit čas otevírání a zavírání ventilu, čímž lze přesně regulovat rychlost pohybu ventilu. Tato funkce je ideální pro aplikace, kde je potřeba plynulé ovládání ventilu nebo přesné časování technologických procesů.

Technické parametry

Krouticí moment:
20 Nm / 50 Nm / 90 Nm

Napájení:
95 – 265 V AC/DC
24 V AC/DC

Pracovní úhel:
90° ±2°

Provozní teplota:
-20 °C až +60 °C

Pracovní cyklus:
S4 – 50 %
(TCR20 a TCR40 – S3 85 %)

Stupeň krytí:
IP67

Standardní výbava

Elektrické pohony TCR jsou dodávány s kompletní výbavou pro jednoduchou montáž a spolehlivý provoz:

• nastavitelné koncové spínače

• 2 pomocné koncové spínače

• ochrana proti přehřátí motoru

• manuální nouzové ovládání

• indikátor polohy ventilu

• ochrana proti kondenzaci

Oblasti použití

Elektrické pohony ventilů TCR jsou vhodné pro široké spektrum aplikací:

• potravinářský průmysl

• chemický průmysl

• úprava vody

• technologická potrubí

• automatizované výrobní linky

• HVAC systémy

• průmyslové ventily

Výhody elektrických pohonů TCR

✔ jednoduchá montáž podle ISO 5211
✔ spolehlivá a přesná regulace ventilů
✔ robustní konstrukce pro průmyslové použití
✔ vysoká ochrana proti prachu a vodě (IP67)
✔ možnost manuálního ovládání při výpadku energie

Safety elektrický pohon ventilu je vybavený bezpečnostnou funkciou, ktorá zabezpečuje automatické presunutie ventilu do bezpečnej polohy pri výpadku elektrického napájania. Vďaka integrovaným superkapacitorom dokáže pohon vykonať jednu núdzovú operáciu (otvorenie alebo zatvorenie ventilu) aj bez prívodu elektriny. Táto funkcia zvyšuje bezpečnosť technologických procesov a chráni zariadenia pred poškodením.
