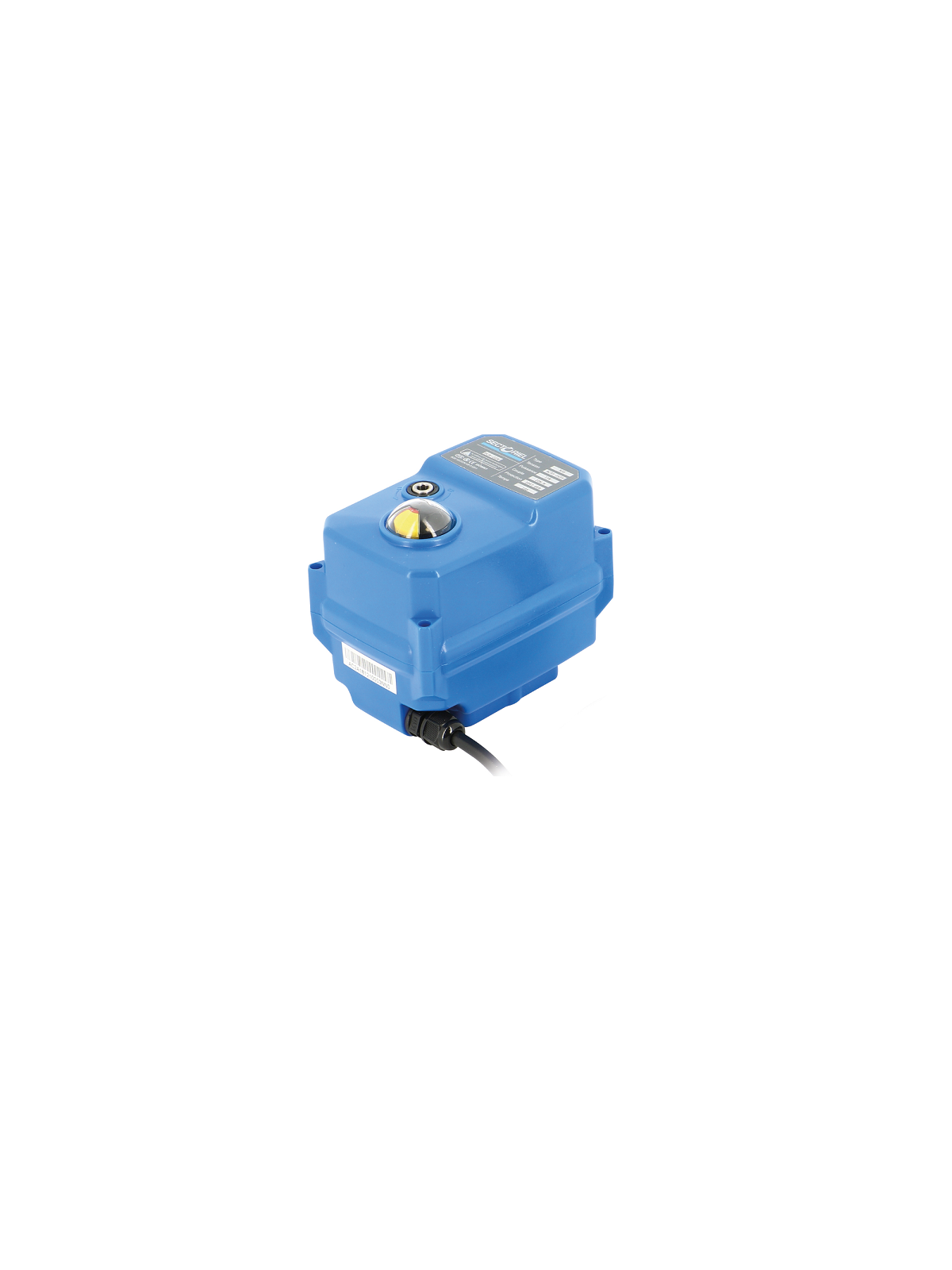

Elektrický pohon TCR-HN rychlé otevírání/zavírání
024130
9 211,06 Kč
s DPH
7 488,67 Kč bez DPH
Filter
Použitý filter
| Obrázek | Produkt | kombinace | Reference | Cena | Sklad | akce |
|---|---|---|---|---|---|---|
|
Elektrický pohon TCR-HN rychlé otevírání/zavírání |
Napätie : TCR-02-NH FAST 95-265V AC/DC 6s 15Nm |
024130 |
9 211,06 Kč s DPH 7 488,67 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
Elektrický pohon TCR-HN rychlé otevírání/zavírání |
Napätie : TCR-11-NH FAST 24V AC/DC 5s 80Nm |
024631 |
13 246,59 Kč s DPH 10 769,59 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
Elektrický pohon TCR-HN rychlé otevírání/zavírání |
Napätie : TCR-11-NH FAST 95-265V AC/DC 5s 80Nm |
024630 |
13 246,59 Kč s DPH 10 769,59 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
Elektrický pohon TCR-HN rychlé otevírání/zavírání |
Napätie : TCR-05-NH FAST 95-265V AC/DC 5s 50Nm |
024330 |
10 122,88 Kč s DPH 8 229,98 Kč bez DPH |
Na objednávku |
add
remove
|
Specifikace elektrických pohonů TCR-NH
Řada elektrických pohonů TCR-NH je dostupná s krouticím momentem 15 Nm až 110 Nm a podporuje dvě napájecí napětí:
-
95–265 V AC/DC
-
24 V AC/DC
Elektrické pohony TCR-NH mají kompaktní konstrukci s pracovním úhlem 90° (±2°). Jsou vybaveny montážní přírubou ISO 5211 a hvězdicovým připojením. Kryt z ABS plastu a ocelová převodovka zajišťují vysokou odolnost a dlouhou životnost zařízení.
Provozní teplotní rozsah:
–20 °C až +60 °C
Provozní režim:
-
S4 (50 % pracovního cyklu)
-
modely TCR20 a TCR40 mají režim S3 (85 % pracovního cyklu)
Funkce rychlé reakce
Elektrické pohony TCR-NH jsou určeny pro ovládání 1/4otáčkových ventilů s krouticím momentem 15 Nm, 50 Nm nebo 110 Nm.
Tyto pohony mají rychlou funkci, která umožňuje manévr otevření nebo zavření přibližně za 6 sekund. Díky tomu lze výrazně zkrátit pracovní cykly technologických procesů.
Standardní výbava elektrických pohonů TCR-NH
Elektrické pohony TCR-NH jsou vybaveny:
-
nastavitelnými koncovými spínači
-
2 pomocnými koncovými spínači
-
tepelnou ochranou motoru
-
3D indikátorem polohy
-
manuálním ovládáním pomocí imbusového klíče
-
ohřívačem proti kondenzaci (2–3 W)
Stupeň krytí IP67 zajišťuje vysokou odolnost proti prachu a vodě.
Technické údaje
Čtyřhran / hvězda (mm): 11
Manuální ovládání: klíčem
Krouticí moment (Nm): 15,0
Možnost odpojení: Ne
Provozní režim: S4 – 50 % pracovního cyklu
3D indikátor polohy: Ano
Stupeň krytí (IP): IP67
Omezovač krouticího momentu: Ne
ISO příruba: F3 / F5
Příkon (W): 25
Ohřívač proti kondenzaci: Standardní
Bezpečnostní funkce: Ne
Funkce: On/Off
Typ elektropohonu: TCR-02NH
Série elektropohonů: TCR Series
Doba chodu (s): 6
Napájení: 95-265 V AC/DC
Max. pracovní teplota (°C): 60
Min. pracovní teplota (°C): –20
Záruka: 1 rok
