- Nové

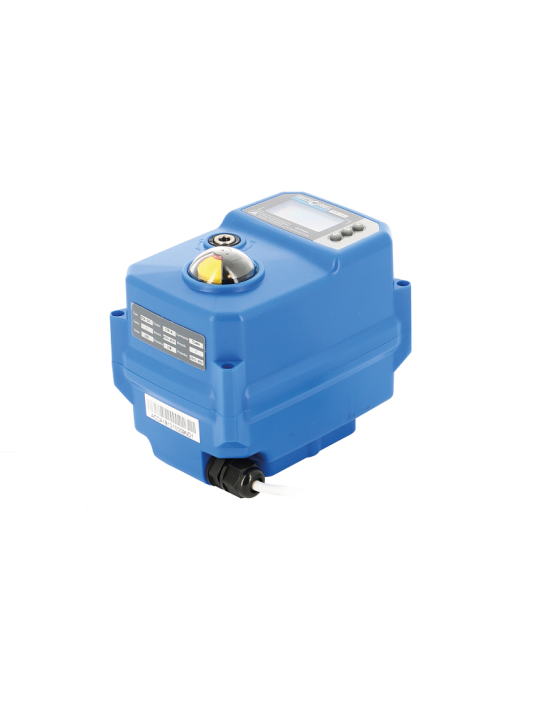

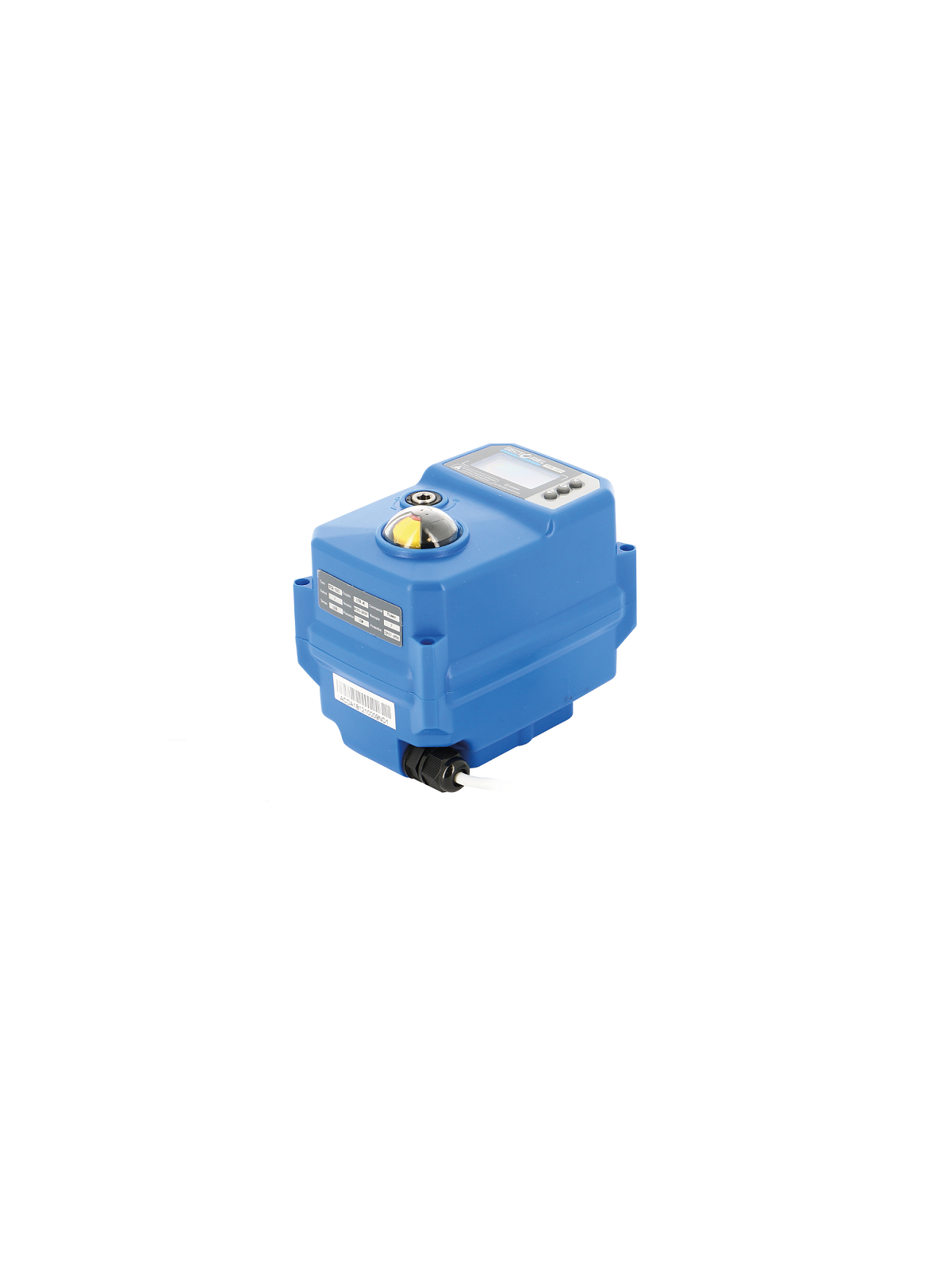

Elektrický pohon TCR-N-KT s havarijní funkcí
024121
8 666,14 Kč
s DPH
7 045,64 Kč bez DPH
Filter
Použitý filter
| Obrázek | Produkt | kombinace | Reference | Cena | Sklad | akce |
|---|---|---|---|---|---|---|
|
Elektrický pohon TCR-N-KT s havarijní funkcí |
Napätie : TCR-02N-KT32 FAIL SAFE 24V AC/DC 15s 15Nm |
024121 |
8 666,14 Kč s DPH 7 045,64 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
Elektrický pohon TCR-N-KT s havarijní funkcí |
Napätie : TCR-02N-KT32 FAIL SAFE 95-265V AC/DC 15s 15Nm |
024120 |
8 666,14 Kč s DPH 7 045,64 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
Elektrický pohon TCR-N-KT s havarijní funkcí |
Napätie : TCR20N-KT32 CAPACITOR RETURN 24V AC/DC 200Nm 25s |
024711 |
24 450,33 Kč s DPH 19 878,32 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
Elektrický pohon TCR-N-KT s havarijní funkcí |
Napätie : TCR-20N-KT32 95-265V AC/DC 25s 200Nm |
024710 |
31 519,78 Kč s DPH 25 625,84 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
Elektrický pohon TCR-N-KT s havarijní funkcí |
Napätie : TCR-05N-KT32 FAIL SAFE 24V AC/DC 12s 45Nm |
024321 |
10 434,04 Kč s DPH 8 482,96 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
Elektrický pohon TCR-N-KT s havarijní funkcí |
Napätie : TCR-05N-KT32 FAIL SAFE 95-265V AC/DC 12s 45Nm |
024320 |
10 434,04 Kč s DPH 8 482,96 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
Elektrický pohon TCR-N-KT s havarijní funkcí |
Napätie : TCR-11N-KT32 FAIL SAFE 24V AC/DC 10s 110Nm |
024621 |
14 391,85 Kč s DPH 11 700,69 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
Elektrický pohon TCR-N-KT s havarijní funkcí |
Napätie : TCR-11N-KT32 FAIL SAFE 95-265V AC/DC 10s 95Nm |
024620 |
14 391,85 Kč s DPH 11 700,69 Kč bez DPH |
Na objednávku |
add
remove
|
Specifikace elektrických pohonů TCR-N-KT
Elektrické pohony TCR-N-KT mají kompaktní konstrukci s pracovním úhlem 90° (±2°). Jsou vybaveny montážní přírubou ISO 5211 a hvězdicovým připojením. Kryt z ABS plastu a ocelová převodovka zajišťují vysokou odolnost a dlouhou životnost zařízení. Provozní teplotní rozsah je -20 °C až +60 °C.
Provozní režim je S4 (50 % pracovního cyklu), kromě modelů TCR20 a TCR40, které mají režim S3 (85 % pracovního cyklu).
Elektrické pohony jsou dostupné s krouticím momentem 15 Nm až 200 Nm a podporují napájení 95–265 V AC/DC a 24 V AC/DC. Jsou určeny pro ovládání 1/4otáčkových ventilů.
Funkce návratu pomocí kondenzátoru
Elektrické pohony TCR-N-KT jsou vybaveny havarijní funkcí návratu pomocí kondenzátoru. Uzavírací pohyb je napájen energií uloženou v kondenzátoru.
V případě výpadku elektrického napájení je energie z kondenzátoru použita k automatickému návratu ventilu do výchozí uzavřené polohy.
Tato funkce zvyšuje bezpečnost a spolehlivost provozu, zejména v aplikacích, kde může dojít k výpadku elektrické energie.
Standardní výbava elektrických pohonů TCR
Elektrické pohony řady TCR jsou vybaveny:
-
nastavitelnými koncovými spínači
-
2 pomocnými koncovými spínači
-
tepelnou ochranou motoru
-
3D indikátorem polohy
-
manuálním ovládáním pomocí imbusového klíče
-
ohřívačem proti kondenzaci (2–3 W)
Stupeň krytí IP67 zajišťuje vysokou odolnost proti prachu a vodě.
Díky kompaktní konstrukci jsou vhodné zejména pro ovládání menších kulových ventilů.
Technické údaje
Čtyřhran / hvězda (mm): 17
Manuální ovládání: klíčem
Krouticí moment (Nm): 90,0
Možnost odpojení: Ne
Provozní režim: S4 – 50 % pracovního cyklu
3D indikátor polohy: Ano
Stupeň krytí (IP): IP67
Omezovač krouticího momentu: Ne
ISO příruba: F5 / F7
Příkon (W): 100
Ohřívač proti kondenzaci: Standardní
Bezpečnostní funkce: Ano
Funkce: On/Off
Typ elektropohonu: TCR-11N-KT32
Série elektropohonů: TCR Series
Doba chodu (s): 10
Napájení: 95-265 V AC/DC
Max. pracovní teplota (°C): 60
Min. pracovní teplota (°C): -20
Záruka: 1 rok
