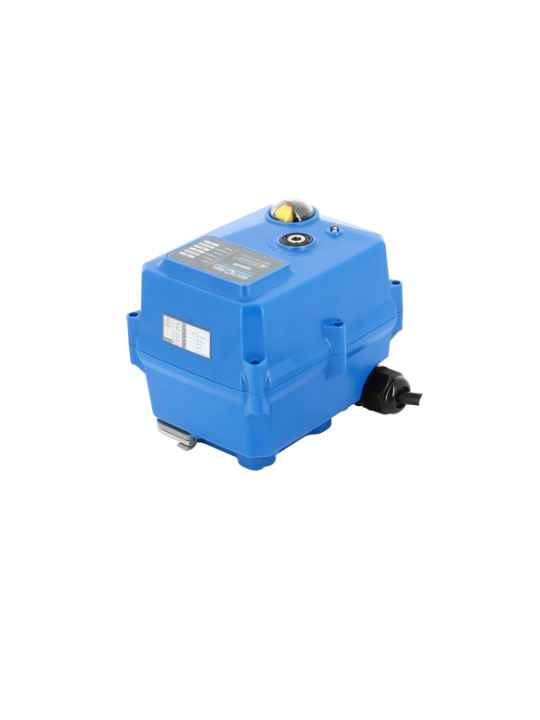

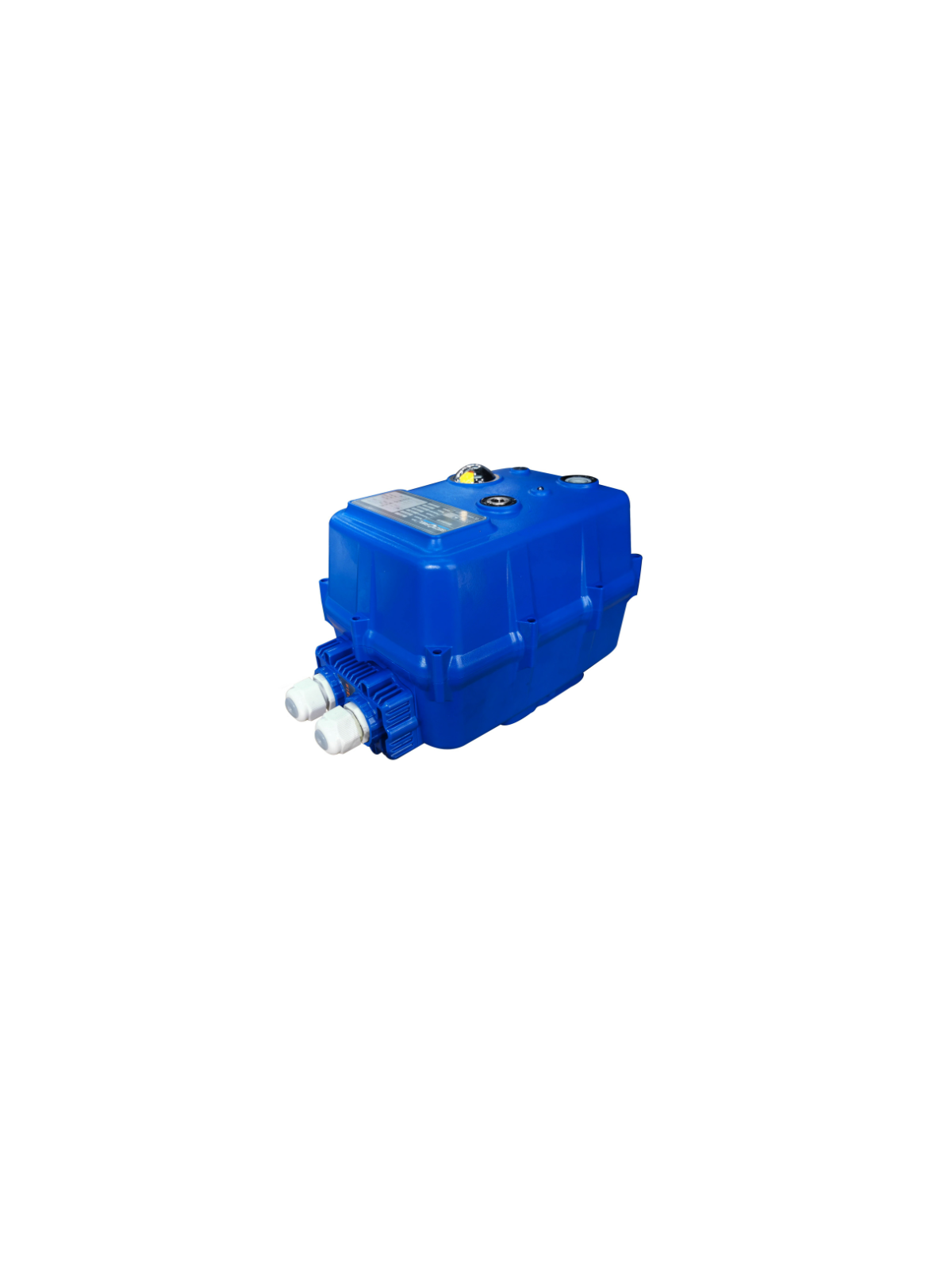

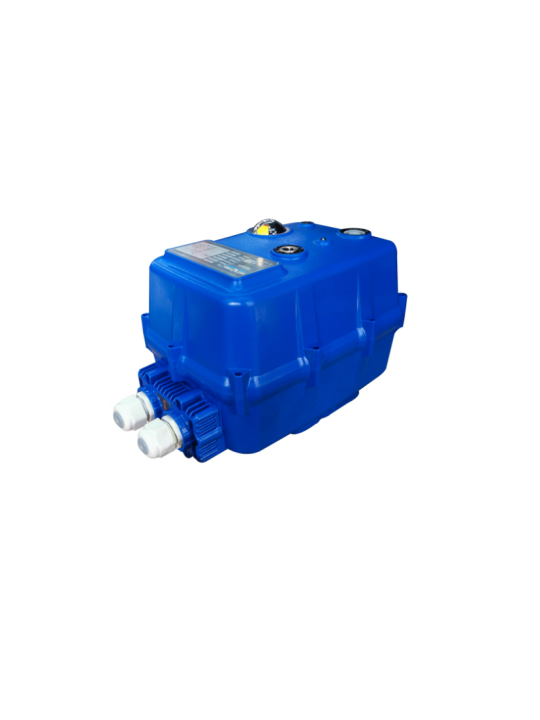

On-off Elektrický pohon TCR-N 15–400 Nm
024112
7 214,04 Kč
s DPH
5 865,07 Kč bez DPH
Filter
Použitý filter
| Obrázek | Produkt | kombinace | Reference | Cena | Sklad | akce |
|---|---|---|---|---|---|---|
|
On-off Elektrický pohon TCR-N 15–400 Nm |
Napätie : 15Nm 12V DC |
024112 |
7 214,04 Kč s DPH 5 865,07 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
On-off Elektrický pohon TCR-N 15–400 Nm |
Napätie : 20Nm 24V AC/DC |
024111 |
6 460,44 Kč s DPH 5 252,39 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
On-off Elektrický pohon TCR-N 15–400 Nm |
Napätie : 20Nm 95-265V AC/DC |
024110 |
6 460,44 Kč s DPH 5 252,39 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
On-off Elektrický pohon TCR-N 15–400 Nm |
Napätie : 110Nm 24V AC/DC |
024611 |
12 852,14 Kč s DPH 10 448,89 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
On-off Elektrický pohon TCR-N 15–400 Nm |
Napätie : 110Nm 95-265V AC/DC |
024610 |
12 852,14 Kč s DPH 10 448,89 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
On-off Elektrický pohon TCR-N 15–400 Nm |
Napätie : 200Nm 24V AC/DC |
024701 |
18 050,58 Kč s DPH 14 675,27 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
On-off Elektrický pohon TCR-N 15–400 Nm |
Napätie : 200Nm 95-265V AC/DC |
024700 |
21 777,73 Kč s DPH 17 705,47 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
On-off Elektrický pohon TCR-N 15–400 Nm |
Napätie : 400Nm 24V AC/DC |
024721 |
20 806,16 Kč s DPH 16 915,58 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
On-off Elektrický pohon TCR-N 15–400 Nm |
Napätie : 400Nm 95-265V AC/DC |
024720 |
25 464,63 Kč s DPH 20 702,95 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
On-off Elektrický pohon TCR-N 15–400 Nm |
Napätie : 50Nm 12V DC |
024312 |
8 873,58 Kč s DPH 7 214,29 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
On-off Elektrický pohon TCR-N 15–400 Nm |
Napätie : 50Nm 24V AC/DC |
024311 |
7 677,22 Kč s DPH 6 241,64 Kč bez DPH |
Na objednávku |
add
remove
|
|
|
On-off Elektrický pohon TCR-N 15–400 Nm |
Napätie : 50Nm 95-265V AC/DC |
024310 |
7 677,22 Kč s DPH 6 241,64 Kč bez DPH |
Na objednávku |
add
remove
|
Specifikace elektrických pohonů TCR-N
Řada elektrických pohonů TCR-N je dostupná s krouticím momentem od 15 Nm do 400 Nm a podporuje tři typy napájení:
-
95–265 V AC/DC
-
24 V AC/DC
-
12 V DC
Elektrické pohony TCR-N mají kompaktní konstrukci s pracovním úhlem 90° (±2°). Jsou vybaveny montážní přírubou ISO 5211 a hvězdicovým připojením.
Kryt je vyroben z ABS plastu a převodovka z oceli, což zajišťuje vysokou odolnost a dlouhou životnost zařízení.
Provozní teplotní rozsah je:
–20 °C až +60 °C
Provozní režim:
-
S4 (50 % pracovního cyklu)
-
modely TCR20 a TCR40 mají režim S3 (85 % pracovního cyklu).
Funkce On/Off
Elektrické pohony TCR-N jsou navrženy pro ovládání 1/4otáčkových ventilů v režimu On/Off.
Používají se zejména pro:
-
kulové ventily
-
klapkové ventily
Díky kompaktní konstrukci a pracovnímu úhlu 90° zajišťují přesné a spolehlivé ovládání ventilů.
Funkce On/Off znamená, že ventil je:
-
zcela otevřen, nebo
-
zcela uzavřen.
Tento způsob ovládání je důležitý v mnoha průmyslových aplikacích, kde je nutné zajistit plný průtok média nebo jeho úplné zastavení bez mezipolohy.
Standardní výbava elektrických pohonů TCR
Elektrické pohony TCR jsou standardně vybaveny:
-
nastavitelnými koncovými spínači
-
2 pomocnými koncovými spínači
-
tepelnou ochranou motoru
-
3D indikátorem polohy
-
manuálním ovládáním pomocí imbusového klíče
-
ohřívačem proti kondenzaci (2–3 W)
Pohony mají stupeň krytí IP67, což znamená vysokou odolnost proti prachu a vodě.
Jsou vhodné především pro vnitřní použití, případně také pro venkovní aplikace při vhodné ochraně.
Další vlastnosti
Elektrické pohony TCR-N umožňují také paralelní instalaci, díky čemuž může více pohonů pracovat současně. To je důležité zejména v systémech, kde je potřeba synchronizované ovládání více ventilů.
Jsou vybaveny také manuálním ovládáním klíčem, které umožňuje ruční nastavení ventilu například při údržbě nebo v případě výpadku elektrické energie.
