Varné (navařovací) nerezové tvarovky jsou díly, kterými se spojuje a tvaruje potrubí. Pomocí nich potrubí ohnete, vytvoříte odbočku do další větve, přejdete na jiný průměr nebo trasu zaslepíte. Na rozdíl od závitových fitinek se varné tvarovky k potrubí přivařují – vznikne tak pevný a dokonale těsný spoj bez závitu. V této kategorii najdete kolena, T-kusy, redukce, dna, lemové kroužky i clamp spoje v normách DIN 11852 a EN 10253-4.

Co jsou varné tvarovky a k čemu slouží

Samotná trubka vede médium (kapalinu, páru, plyn) rovně. Jakmile potřebujete změnit směr, udělat odbočku, přejít na jiný rozměr nebo trasu ukončit, použijete tvarovku. Slovo „varná“ znamená, že se díl k trubce přivaří – při dodržení správného technologického postupu svařování je spoj pevný, hladký a hygienický, bez spár, kde by se zachytávaly nečistoty. Nerez se volí tam, kde jde o čistotu a odolnost proti korozi: v potravinářství, pivovarech, mlékárnách, farmacii, chemii a při úpravě vody.

Potrubní trasy v potravinářském průmyslu musí být navrženy s minimálním počtem mrtvých zón, prostupů, změn průřezu a dalších míst, kde by mohlo docházet k zadržování média. Taková místa vytvářejí podmínky pro usazování produktů, růst mikroorganismů a tvorbu biofilmů, což může vést k mikrobiologické kontaminaci a znehodnocení výrobku.

Jaké tvarovky tady najdete

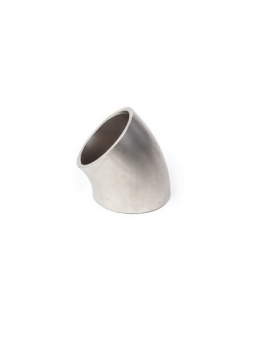

• Kolena 90° a 45° – mění směr potrubí: koleno 90° DIN 11852 · koleno 90° EN 10253-4 · koleno 45°.

• T-kusy a T-kolena – vytvoří odbočku do další větve: T-kus DIN 11852 · T-kus EN 10253-4 · T-koleno F.

• Dvojité T koleno – Y – rozdělí trasu do dvou směrů: dvojité T koleno – Y.

• Redukce koncentrické – propojí trubky o různém průměru: redukce DIN 11852 · redukce EN 10253.

• Dno klenuté – uzavře (zaslepí) konec potrubí: dno klenuté.

• Kroužky lemové – slouží k přírubovým a clamp spojům: kroužky lemové.

• Clamp (koleno clamp) – rozebíratelný rychlospoj pro snadné čištění: koleno clamp DIN 11852.

Kde se varné tvarovky používají

Nerezové varné tvarovky najdete všude, kde se buduje hygienické nebo odolné potrubí. Nejčastější provozy:

• Potravinářství a nápojový průmysl – výrobní linky, plnírny, rozvody pro mléko, šťávy a tekuté potraviny.

• Pivovary a lihovary – varny, tanky a CIP (sanitační) okruhy, kde se potrubí pravidelně čistí.

• Mlékárny a sýrárny – přísné hygienické nároky, ideální normy DIN 11852.

• Farmacie a kosmetika – sterilní rozvody, nejčastěji materiál 1.4404 (316L).

• Chemie a úprava vody – odolnost proti kyselinám, chloridům a tlaku.

Pro běžné technologické a tlakové rozvody (voda, pára, vzduch) se hodí spíš průmyslová řada EN 10253-4; pro potraviny a hygienu hygienická řada DIN 11852. Rozdíl mezi nimi rozebíráme níže.

DIN 11852 nebo EN 10253-4 – jaký je rozdíl

DIN 11852 je hygienická (potravinářská, „mléčná“) norma. Tvarovky mají hladký povrch a tenčí stěnu, snadno se čistí a hodí se pro potraviny, nápoje, mléko a farmacii. EN 10253-4 je průmyslová norma pro běžné svařované rozvody (technologie, voda, pára, vzduch). Hlavní rozdíl je v rozměrech a tloušťce stěny – proto v jednom rozvodu držte jednu normu, aby na sebe díly přesně navazovaly.

Metrické (DIN) a palcové (ISO) rozměry – jak číst DN

Tohle lidé řeší nejčastěji. Rozměr se udává jako DN (jmenovitá světlost), ale pozor – číslo DN není přímo vnější průměr trubky:

DIN řada (metrická): DN 50 = vnější průměr trubky 52 mm (u některých norem 53 mm), vnitřní světlost trubky je přibližně 50 mm.

ISO řada (palcová): 2" = vnější průměr trubky 60,3 mm, vnitřní světlost trubky nebo tvarovky je v závislosti na tloušťce stěny nejčastěji přibližně 56,3 mm.

V praxi často dochází k záměně těchto rozměrů, protože oba systémy bývají nesprávně označovány stejným DN (např. DN 50). Ve skutečnosti jde ale o dva odlišné potrubní standardy s rozdílnými vnějšími i vnitřními rozměry, které nejsou vzájemně zaměnitelné bez použití vhodných přechodových komponentů.

Když nevíte, kterou řadu máte, změřte vnější průměr trubky posuvným měřítkem a porovnejte ho s převodní tabulkou. Vyplatí se to – díly z různých řad k sobě nesednou.

Z jaké nerezi se tvarovky vyrábějí (1.4301 vs. 1.4404)

Nejčastější jsou dvě jakosti. 1.4301 (AISI 304) je univerzální a cenově dostupná, vhodná do běžného a vnitřního prostředí. 1.4404 (AISI 316L, často značená A316L) obsahuje navíc molybden, takže lépe odolává chloridům, slané vodě, kyselinám a agresivní chemii – proto se volí ve farmacii, u bazénů, na pobřeží a v náročnějších provozech. Podrobnosti najdete v sekci Jakosti materiálů.

Přivařovací, nebo rozebíratelné spoje? Typy spojů

Varné tvarovky se k potrubí přivařují – spoj je trvalý, hladký a nejtěsnější, ideální pro pevné rozvody. Kromě pevného svaru se v praxi používají i rozebíratelné spoje – clamp (tri-clamp) a potravinářské šroubení. Clamp spoj tvoří dvě hrdla (ferrule), která se nejprve přivaří k potrubí a teprve poté se spojí sponou a těsněním – rozeberete je rukou bez nářadí, samotná hrdla je ale vždy nutné na potrubí navařit. Potravinářské šroubení funguje na podobném principu – díly se navaří na potrubí a spojí se přesuvnou maticí a těsněním. Oba typy spojů se hodí tam, kde se potrubí často rozebírá, čistí nebo sanituje – typicky v pivovarech a potravinářství. Vybrat a zakoupit si je můžete v sekci potrubní díly.

Jak vybrat správnou tvarovku (krok za krokem)

• Typ dílu – koleno, T-kus, redukce, dno…? Podle toho, co s potrubím potřebujete udělat.

• Norma – DIN 11852 (hygiena/potraviny), nebo EN 10253-4 (průmysl)? Držte jednu v celém systému.

• Rozměr – změřte vnější průměr trubky a určete DN/palce podle převodní tabulky.

• Materiál – 1.4301 pro běžné prostředí, 1.4404 do agresivního.

• Typ spoje – navařovací, clamp, nebo šroubení?

Pokud si nejste jistí, pošlete nám poptávku – s rozměrem i materiálem rádi poradíme.

Časté dotazy (FAQ)

Co znamená „varná“ tvarovka?

Že se k potrubí přivaří (navaří). Při dodržení správného technologického postupu svařování vznikne pevný a hladký spoj bez závitu, vhodný pro hygienické i tlakové rozvody.

Jaký je rozdíl mezi DIN 11852 a EN 10253-4?

DIN 11852 je hygienická norma pro potraviny a farmacii (hladký povrch, tenčí stěna). EN 10253-4 je průmyslová norma pro běžné svařované rozvody. Liší se rozměry, proto je v jednom systému nekombinujte.

Co znamená DN a jak zjistím správnou velikost?

DN je jmenovitá světlost. Není to přímo vnější průměr – např. DN 50 v DIN řadě má vnější průměr 52–53 mm a vnitřní světlost přibližně 50 mm, zatímco v ISO (palcové) řadě má např. 2" vnější průměr 60,3 mm a vnitřní světlost přibližně 56,3 mm. Oba systémy bývají nesprávně označovány stejně, přitom jde o odlišné standardy, které nejsou vzájemně zaměnitelné. Změřte vnější průměr trubky a porovnejte ho s převodní tabulkou.

1.4301, nebo 1.4404 – co zvolit?

1.4301 (304) stačí do běžného prostředí. 1.4404 (316L / A316L) volte k chloridům, slané vodě, kyselinám a do farmacie.

Jsou tyto tvarovky vhodné pro potraviny?

Ano. Díly podle DIN 11852 z nerezi 1.4301 nebo 1.4404 jsou určené pro potravinářství, pivovary, mlékárny i farmacii díky hladkému povrchu a snadné čistitelnosti.

Kdy zvolit rozebíratelný spoj (clamp nebo šroubení) místo svaru?

Když budete potrubí často rozebírat, čistit nebo sanitovat. Clamp i potravinářské šroubení se rozpojí rukou bez nářadí, svar je naopak trvalý a nejtěsnější. Hrdla pro clamp i šroubení je ale vždy potřeba na potrubí navařit. Oba typy spojů si můžete vybrat a zakoupit v sekci potrubní díly.

Nevíte si rady s výběrem?

Napište nám přes poptávku – s výběrem tvarovky vám rádi poradíme. Rozebíratelné spoje (clamp, potravinářské šroubení) najdete v sekci potrubní díly. Mrkněte také na průmyslové armatury, které se s těmito tvarovkami často kombinují.
